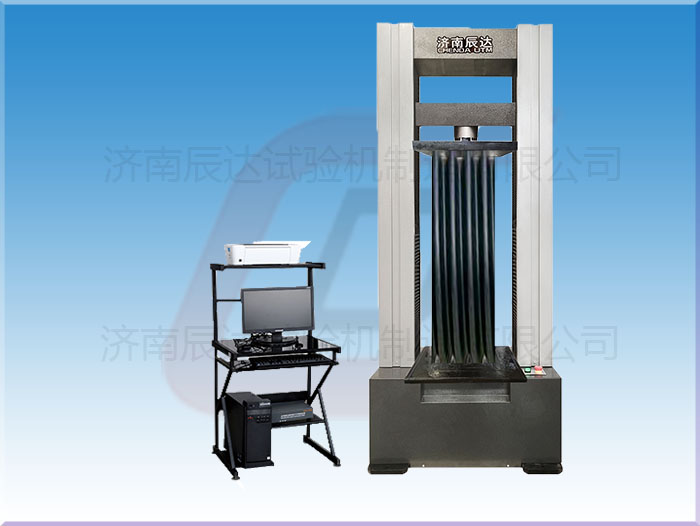

環剛度試驗機的特點進行簡要分析

環剛度試驗機被廣泛應用于測定具有環形橫截面的熱塑性塑料管材和玻璃鋼管的環剛度。它滿足PE雙臂波紋管、纏繞管和各種管材的標準，并可進行環剛度、環柔度、扁平、彎曲和焊縫拉伸等試驗。該設備具有按鍵調速、試驗力位移數字顯示等功能，并設有峰值保持、破壞自動停機、過流、過載自動保護等特性。接下來，我們將對該設備的特點進行簡要分析。

環剛度試驗機的幾大特點分析：

1、環剛度試驗機的伺服控制器性能特點：

1)該控制器采用高速ARM芯片作為主控芯片，具有很高的運算速度和數據處理能力，能夠在短時間內實現從數據采集、PID運算、以太網通訊到輸出控制的整個控制過程，從而實現對試驗機的精確閉環控制;

2)輸入通道：

a、具有三路模擬輸入通道：1路載荷、1路電子引伸計、1路擴展通道，這三個通道全部采用獨立的24位A/D轉換器進行高精度數據采樣，有效內碼高達400000;

b、多達15段的線性補償和修正功能，大大提高傳感器的測量范圍和測量精度;

3)環剛度試驗機的控制功能：

a、采用PID控制策略實現載荷的閉環控制，實現恒速加卸荷、載荷保持等功能;

b、采用PID控制策略實現位移的閉環控制，實現恒速位移、位移保持等功能;

c、采用PID控制策略實現變形的閉環控制，實現恒速變形、變形保持等功能;

4) 通訊接口：以內100MHz的以太網通訊接口，與PC機實現高速數據通訊，實現采集數據實時上傳和控制指令實時下發的功能，從而達到PC機實時控制試驗機的目的。

2、環剛度試驗機的測控軟件功能特點：

1)測控軟件采用全新的軟件風格，具有界面美觀大方、功能強大、操作簡單等特點;

2)可以配置任意數量的示值顯示框，顯示的通道、單位、小數點的位數可配置，并可以選擇顯示框橫排或豎排;

3)試驗曲線框的數量從1個到3個可以任意選擇，并且有多重曲線框的布局方式可任意切換，曲線框的坐標可任意選擇，試驗曲線可局部放大顯示，并可另存為圖片文件;

4)可以配置多個力傳感器和多個變形傳感器，用戶可以根據需要切換使用;

5)具有三級管理權限，分別是廠家調試員、管理員、試驗員;

6)采用開放式的試驗標準配置模式，標配的軟件內置有GB/T228.1-2010、GB/T1040-2008、GB/T528-1998等30多個試驗標準，用戶也可以方便地增加、刪除或修改一個試驗標準，控制步驟可根據試驗要求自由編輯;

7)環剛度試驗機試驗結束時能自動計算并保存試驗結果數據，如最大力、抗拉強度、屈服強度、非比例延伸強度等，并能在試驗曲線上進行特征點的顯示;

8)軟件具有試驗分析功能，可以對已經完成的試驗結果進行數據分析，并可將一組內的多個試驗曲線進行疊加對比;

9)采用標準數據庫管理試驗數據，并可提供聯網數據接口;

10)用戶可選擇我公司自主開發的SingoReport報表系統來編輯和打印報表，也可以采用EXCEL表格形式來編輯和打印報表;

3、環剛度試驗機的安全保護：

1)當伺服電機過流、過壓、超速時，伺服電機控制器會報警停機;

2)限位保護：當移動橫梁碰觸到上、下限位時，移動橫梁自動停止移動;

3)自動停機：試樣斷裂后，移動橫梁自動停止移動;

4)過載保護：當負荷超過最大值的2-5%時，移動橫梁自動停止移動。
