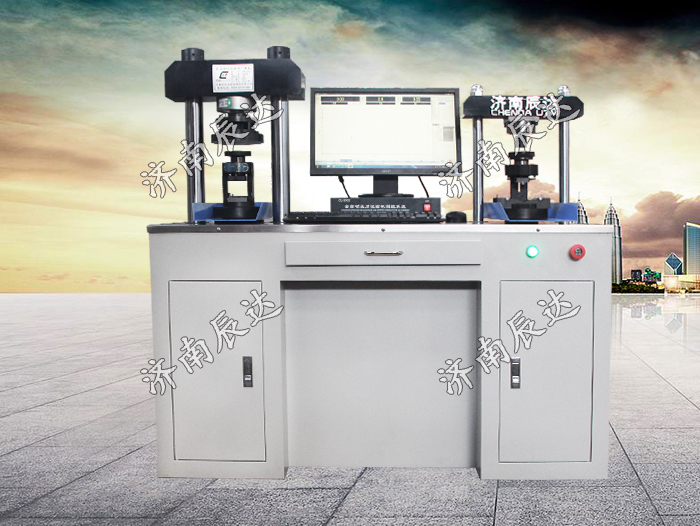

水泥膠砂強度自動壓力試驗機YAW-300C

更新時間：2022-05-23 11:47:43點擊次數：次

一、概述：

YAW-300C水泥膠砂強度自動壓力試驗機主要用于水泥，膠砂及紅磚等建筑材料的抗折強度和抗壓強度試驗。本試驗機完全符合GB/T17671-2021《水泥膠砂強度檢驗方法》,JC960《水泥膠砂強度自動壓力試驗機》的要求，主要用于水泥的抗壓及抗折強度試驗。

二、功能與特點

1、試驗機采用雙空間、框架式結構，左側為抗壓試驗部分，右側為抗折試驗部分；電機控制及加載系統安裝在主機的下部。試驗機采用聯想微機，負荷傳感器測力，伺服控制系統，試驗過程平穩高效。

2、本試驗機微機控制獨立完成試驗過程中試驗參數的設定、試驗過程的控制、數據采集、處理、分析及顯示。顯示加荷力值，加荷速度，加荷曲線。既可以實現單件試驗，也可進行成組試驗。，對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可實現存儲、打印

3、液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。

4、安全保護裝置
a）當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
b）當活塞升起達到上極限位置時，行程保護，油泵電機停機。
三、主要性能技術指標

1、最大試驗力： 300kN (抗壓： 300kN, 抗折: 10kN )

2、試驗力測量范圍kN : 12～300(4%-100%FS)

3、試驗力示值相對誤差 : ≤示值的±0.5%

4、試驗力分辨率 : 0.1kN

5、加荷速率 : 0.3KN/S～10KN/S（抗壓） / 50N/s(抗折)

6、承壓板尺寸: φ155mm / φ30(抗折)

7、活塞直徑 : φ130mm（抗壓） / Φ60mm(抗折)

8、活塞行程（抗壓，抗折）: 80mm

9、試驗空間（抗壓，抗折） : 180mm

10、電機功率 : 三相0.75 kW
